دستگاه لیتوگرافی پرتو الکترونی EBL,میکروسکوپ روبشی لیتوگرافی پرتو الکترونی,دستگاه لیتوگرافی OPTO-EDU A63.7010
,electron beam lithography scanning microscope
,OPTO-EDU A63.7010 lithography machine
-
تجهیزات استانداردمرحله تداخل سنج لیزری
-
سفر استیج≤105 میلی متر
-
وضوح تصویر≤1nm@15kV؛ ≤1.5nm@1kV
-
تراکم جریان پرتو> 5300 A/cm2
-
حداقل اندازه نقطه پرتو≤2 نانومتر
-
شاتر پرتو الکترونیزمان افزایش کمتر از 100 ثانیه
-
محل منبعچین
-
نام تجاریCNOEC, OPTO-EDU
-
گواهیCE,
-
شماره مدلA63.7010
-
سند
-
مقدار حداقل تعداد سفارش1 عدد
-
قیمتFOB $1~1000, Depend on Order Quantity
-
جزئیات بسته بندیبسته بندی کارتن، برای حمل و نقل صادرات
-
زمان تحویل180 روز
-
شرایط پرداختT/T ، West Union ، PayPal
-
قابلیت ارائه5000 عدد در ماه

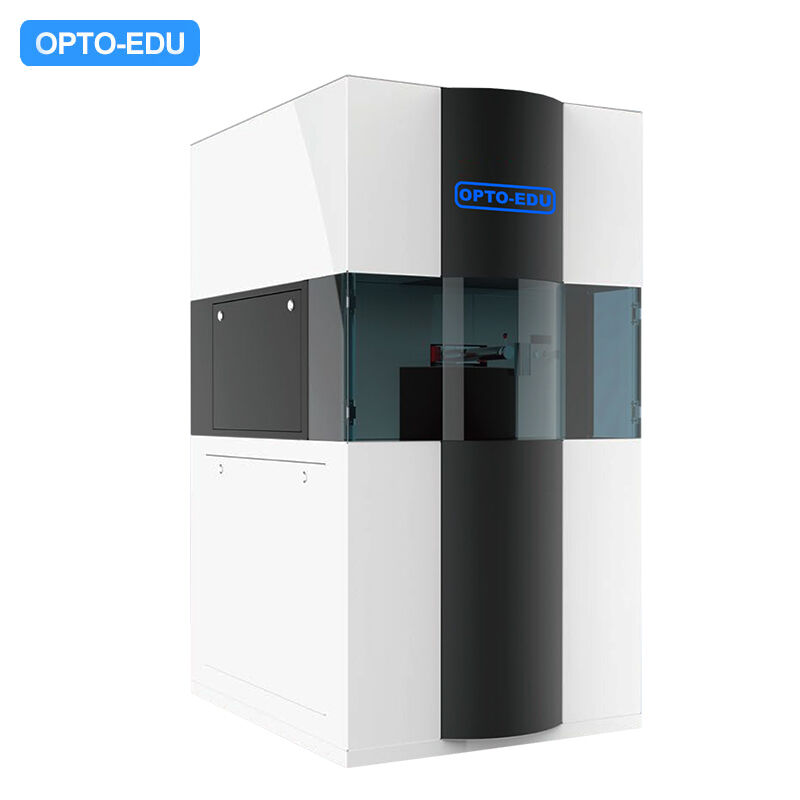

دستگاه لیتوگرافی پرتو الکترونی OPTO-EDU A63.7010 EBL
| مشخصات مرحله | |
| تجهیزات استاندارد | مرحله ليزر مداخله سنج |
| سفرهای مرحله ای | ≤105 میلی متر |
| تفنگ الکترونی و مشخصات تصویربرداری | |
| تفنگ گيرنده ي فيلد شوتکي | ولتاژ شتاب 2OV ~ 30kVSide ElectronDetector ثانویه دتکتور الکترون داخل لنز |
| وضوح تصویر | ≤1nm@15kV؛≤1.5nm@1kV |
| تراکم جریان پرتو | >5300 A/cm2 |
| حداقل اندازه نقطه پرتو | ≤2 نانومتر |
| لیتوگرافی مشخصات | |
| شاتر پرتو الکترون | زمان بالا رفتن < 100 ns |
| زمینه نوشتن | ≤500x500 امم |
| حداقل عرض خط قرار گرفتن در معرض یک بار | 10±2nm |
| سرعت اسکن | 25 مگاهرتز/ 50 مگاهرتز |
| پارامترهای ژنراتور گرافیک | |
| هسته کنترل | FPGA با عملکرد بالا |
| حداکثر سرعت اسکن | 50 مگاهرتز |
| قطعنامه مدیرعامل | ۲۰ بیت |
| اندازه های میدان نوشته پشتیبانی می شود | 10 آمپر تا 500 آمپر |
| پشتیبانی شاتر پرتو | 5VTTL |
| حداقل افزایش زمان اقامت | 10s |
| فرمت های فایل پشتیبانی شده | GDSIl، DXF، BMP و غیره |
| اندازه گیری جریان قطب فارادی | شامل |
| اصلاح اثر نزدیکی | اختیاری |
| مرحله ليزر مداخله سنج | اختیاری |
| حالت اسکن | روش های اسکن دنباله ای (Z-type) ، سرپنتین (S-type) ، اسپیرال و سایر حالت های اسکن بردار |
| روش های نوردهی | پشتیبانی از کالیبراسیون میدان، بخیه زدن میدان، پوشش و قرار گرفتن در معرض چند لایه اتوماتیک |
| پشتیبانی کانال خارجی | پشتیبانی از اسکن پرتو الکترون، حرکت صحنه، کنترل شاتر پرتو و تشخیص الکترون ثانویه |
|
|
مرحله ليزر مداخله سنج مرحله لیزر مداخله سنج: یک مرحله مداخله سنج لیزر پیشرفته که نیازهای بخیه زدن و پوشش دادن ضربه بزرگ و با دقت بالا را برآورده می کند |
|
تفنگ انتشار میدان یک تفنگ انتشار میدان با وضوح بالا تضمین مهمی برای کیفیت لیتوگرافی است |
|
|
|
ژنراتور گرافیک به سطح فوق العاده اي رسيدرزولوشن بالاطراحی الگوی در حالی که اطمینان از اسکن فوق العاده سریع |
| A63.7010 VS رایت 150 دو | ||
| مدل دستگاه | OPTO-EDU A63.7010 (چین) | رایت 150 دو (آلمان) |
| ولتاژ شتاب (kV) | 30 | 30 |
| حداقل قطر نقطه پرتو (nm) | 2 | 1.6 |
| اندازه صحنه (اینچ) | 4 | 4 |
| حداقل عرض خط (nm) | 10 | 8 |
| دقت دوخت (nm) | 50 ((35nm) | 35 |
| دقت پوشش (nm) | 50 ((35nm) | 35 |
