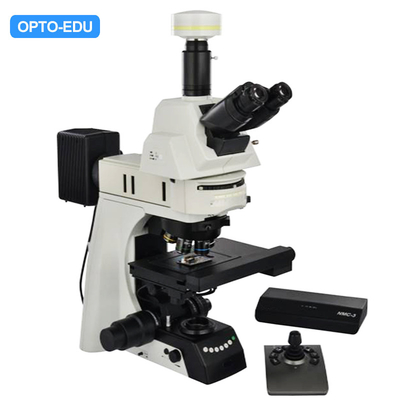

A13.1095 Meta+A1:E75lect، Semi-APO، BF+DF+DIC+PL | A13.1095 | شماره کاتا | ||
-ر | -TR | |||
سیستم نوری | سیستم نوری بی نهایت NIS45 | ● | ● | |
روش مشاهده | میدان روشن | ● | ● | |
میدان تاریک | ● | ● | ||
قطبی کننده | ● | ● | ||
DIC | ● | ● | ||
بدنه اصلی | بدنه دستی BH + روشنایی هالوژن. | A54.1090-BH | ||
بدنه دستی BL + روشنایی LED. | A54.1090-BL | |||
بدنه نیمه خودکار ATH + روشنایی هالوژن. دماغه خودکار + کندانسور خودکار + تنظیم خودکار روشنایی |
● | ● | A54.1090-ATH | |
ATL Semi-Auto Body + LED Illumination. دماغه خودکار + کندانسور خودکار + تنظیم خودکار روشنایی |
○ | ○ | A54.1090-ATL | |
سر | سر دوچشمی Seidentopf، شیب 30 درجه، فاصله بین مردمکی 47-78 میلی متر |
○ | ○ | A53.1090-B |
سر سه چشمی Seidentopf، شیب 30 درجه، فاصله بین مردمکی 47-78 میلی متر، سوئیچ تقسیم نور 3 سطح E100:P0/E20:P80/E0:P100 |
○ | ○ | A53.1090-T | |
سر سهچشمی ارگو کج، شیب ۰ تا ۳۵ درجه، فاصله بین مردمکی 47-78 میلی متر، سوئیچ تقسیم نور 3 سطح E100:P0/E20:P80/E0:P100 |
● | ● | A53.1090-TT | |
چشمی | SW10x/25mm، نقطه چشمی بالا، دیوپتر قابل تنظیم، Dia.30mm | ●● | ●● | A51.1090-1025 |
SW10x/22mm، نقطه چشمی بالا، دیوپتر قابل تنظیم، Dia.30mm | ○ | ○ | A51.1090-1022 | |
EW12.5x/16mm، نقطه چشمی بالا | ○ | ○ | A51.1090-12516 | |
WF15x/16mm، نقطه چشمی بالا، دیوپتر قابل تنظیم، قطر 30 میلی متر | ○ | ○ | A51.1090-1516 | |
WF20x/12mm، نقطه چشمی بالا، قابل تنظیم دیوپتر، Dia.30mm | ○ | ○ | A51.1090-2012 | |
قطعه دماغه | دماغه دستی، سه نفره، عقب | A54.1091-6M | ||
دماغه کدگذاری شده، Sextuple، Backward، برای تنظیم خودکار روشنایی | A54.1091-6C | |||
دماغه با کد خودکار، سه نفره، عقب، اهداف سوئیچ موتوری، کنترل شده توسط: 1. دکمه میانبر در سمت راست پایه، می تواند 2 هدف از پیش تعیین شده را به سرعت تغییر دهد 2. پد کنترل از راه دور در جلوی پایه، هر دکمه را فشار دهید تا اهداف را تغییر دهید و شدت نور را به طور خودکار تنظیم کنید.2 دکمه را می توان برای بیشتر اهداف مورد استفاده خود تعریف کرد، دکمه سبز را فشار دهید می تواند بین آنها تعویض شود |
● | ● | A54.1091-6A | |
دارای اسلات برای لغزنده جبران کننده قطبی یا لغزنده DIC | ● | ● | ||
پوشش محافظ برای سوراخ های بینی | ● | ● | A54.1091-C | |
NIS45 N-MPFN طرح بی نهایت هدف متالورژی BF/DF نیمه APO |
BD 5x/0.15، WD20mm، بدون پوشش شیشه | ● | ● | A5M.1091-5 |
BD 10x/0.3، WD11mm، بدون پوشش شیشه | ● | ● | A5M.1091-10 | |
BD 20x/0.45، WD3mm، بدون روکش شیشه | ○ | ○ | A5M.1091-20A | |
BD LWD 20x/0.4، WD12mm، بدون پوشش شیشه | ● | ● | A5M.1091-20 | |
BD LWD 50x/0.5، WD10.6mm، بدون شیشه | ● | ● | A5M.1091-50 | |
LWD 100x/0.8، WD3.5mm، بدون پوشش شیشه | ● | ● | A5M.1091-100 | |
NIS45 BF/DF APO |
BD 50x/0.8، WD1mm، بدون روکش شیشه | ○ | ○ | A5M.1092-50 |
BD 100x/0.9، WD1mm، بدون روکش شیشه | ○ | ○ | A5M.1092-100 | |
مرحله کار برای میکروسکوپ متالورژی |
مرحله کار X/Y/Z موتوردار، اندازه 275x239x44.5mm، محدوده حرکت 125x75mm، حداقل طول گام 0.1mm، دقت موقعیت یابی تکراری ±1.5um، حداکثر سرعت 20nm/s، حد نرم + محدودیت مکانیکی + محدودیت تکرار سوئیچ فوتوالکتریک، محور Z میانگین دقت موقعیت یابی: ± 1.5mm، نزدیکی فوکوس ± 0.1um، Z حداکثر سرعت محور 10r/s، سنجش از راه دور قابل کنترل سه بعدی، سرعت چهار سرعت، رابط ارتباطی USB2.0 و RS232، سرعت ارتباط 9600، شامل Control Stick، جعبه کنترل | ● | ● | A54.1095 |
کندانسور | کندانسور LWD، NA0.65، WD10.2 میلی متر، قابل تنظیم مرکز، دسته بالابر کندانسور دوگانه | ● | ● | A5M.1095 |
تمرکز کردن | فوکوس کواکسیال درشت و ظریف، تقسیم ظریف 0.001 میلیمتر، محدوده فوکوس 35 میلیمتر، ضربه درشت 37.7 میلیمتر، ضربه دقیق 0.1 میلیمتر، امکان تعویض چرخ دستی بین چپ/راست، | ● | ● | |
حداکثر فضای نمونه 76 میلی متر | ● | |||
حداکثر فضای نمونه 56 میلی متر | ● | |||
منعکس کنید منبع نور |
نورپردازی متالورژیک Epi، دیسک برجک با 6 موقعیت برای بلوک فیلتر، روشنایی کوهلر | ● | ● | A5M.1090 |
محفظه لامپ هالوژن 12V100W | ● | ● | A5M.1090-100W | |
BF/DF نمایش بلوک | ● | ● | A5M.1090-BD | |
BF1 View Block | ● | ● | A5M.1090-B1 | |
BF2 View Block | ● | ● | A5M.1090-B2 | |
فیلتر برای انعکاس منبع نور |
فیلتر آبی | ● | ● | A56.1093-B |
فیبلر گرین | ● | ● | A56.1093-G | |
فیلتر زرد | ● | ● | A56.1093-Y | |
فیلتر جنگلی | ● | ● | A56.1093-F | |
قطبی کننده | پلاریزر برای انعکاس منبع نور | ● | ● | A5P.1090-RP |
آنالایزر برای منبع نور منعکس کننده | ● | ● | A5P.1090-RA | |
DIC | نوار لغزنده خالی | ● | ● | A5P.1090-E |
نوار لغزنده Nomarski DIC برای انعکاس منبع نور | ● | ● | A5M.1090-DIC | |
انتقال. رساندن منبع نور |
انتقال نور کوهلر، روشنایی قابل تنظیم، هالوژن 12V100W، خانه لامپ خارجی |
● | A56.1090-12V100W | |
انتقال نور کوهلر، روشنایی قابل تنظیم، 3W S-LED، بدنه اصلی داخلی |
○ | A56.1090-3WLED | ||
پشتیبانی از عملکرد ECO خاموش شدن خودکار پس از 30 دقیقه از خروج اپراتور برای صرفه جویی در مصرف انرژی | ● | A56.1090-ECO | ||
تنظیم خودکار روشنایی، روشنایی برای هر هدف را می توان به خاطر سپردن و با انتخاب هدف بازیابی کرد A13.1095 قابل ارتقا به تنظیم خودکار روشنایی، باید همزمان به دماغه کدگذاری شده A54.1091-6C ارتقا یابد |
● | A56.1090-AB | ||
فیلتر برای انتقال منبع نور | نگهدارنده فیلتر روی پایه، می تواند 3 فیلتر را نگه دارد | ● | A56.1092-H | |
فیلتر LBD | ● | A56.1092-LBD | ||
فیلتر سبز | ● | A56.1092-G | ||
فیلتر زرد | ● | A56.1092-Y | ||
فیلتر ND6 | ● | A56.1092-ND6 | ||
فیلتر ND25 | ● | A56.1092-ND25 | ||
آداپتور | قطر آداپتور چشمی 23.2 میلی متر | ○ | ○ | A55.1090-E |
C-Mount 1.0x | ○ | ○ | A55.1090-1.0x | |
C-Mount 0.5x | ○ | ○ | A55.1090-0.5x | |
نرم افزار | نرم افزار اصلی پردازش تصویر NOMIS | ○ | ○ | A30.1090 |
سایر لوازم جانبی | براکت نگهدارنده مرحله کار | ● | ● | A54.1096 |
آداپتور برای تنظیم موقعیت چشم | ○ | ○ | A54.1096-A1 | |
آداپتور برای پایین آوردن موقعیت استیج 1" | ○ | ○ | A54.1096-A2 | |
روغن غوطه وری | ○ | ○ | A50.1090-01 | |
آچار آلن | ● | ● | A50.1090-02 | |
سیم برق | ● | ● | A50.1090-03 | |
پوشش چشم کوتاه، برای چشمی | ○ | ○ | A50.1090-04 | |
پوشش چشم بلند، برای چشمی | ○ | ○ | A50.1090-05 | |
میکرومتر چشمی، صلیب | ○ | ○ | A50.1090-06 | |
حلقه آداپتور برای نصب میکرومتر چشمی | ○ | ○ | A50.1090-07 | |
کابل یو اس بی | ○ | ○ | A50.1090-08 | |
توجه: "●"در جدول لباسهای استاندارد است،"○" لوازم جانبی اختیاری است "-" در دسترس نیست |
