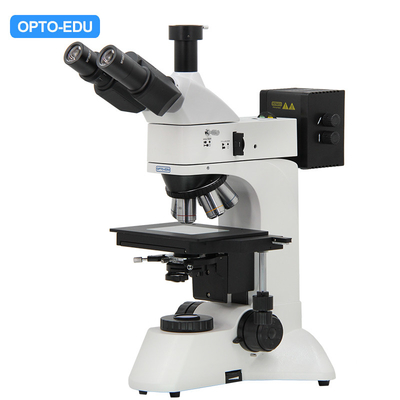

50X - 400X میکروسکوپ نوری متالورژی بی سیم A13.0211
شرح:
جدید در سال 2009!
میکروسکوپ متالورژی نوری متشکل از نور / تاریک قائم A13.0211 ، نوعی میکروسکوپ بازرسی صنعت چند منظوره است.این مجهز به اهداف میدانی روشن یا تاریک ، چشمی های میدان وسیع و دستگاه مشاهده قطبش یکپارچه است ، از روشنگر کهلر در سیستم روشنایی منتقل شده و منعکس شده استفاده می شود ، کل میدان مشخص و یکنواخت است.برای بازرسی مانند ویفر سیلیکونی نیمه رسانا ، صفحه کف LCD ، صفحه الکتروشیمیایی ، پودر جامد و انواع نمونه صنعتی که شفاف یا مات است ، مناسب است.این ابزار ایده آل در کارهای تحقیقاتی در زیست شناسی ، متالوگرافی ، کانی شناسی ، مهندسی دقیق ، الکترونیک ، و غیره است.
- طراحی سیستم مدولاسیون و سیستم نوری --UIS
- فاصله طولانی کار اهداف زمینه روشن یا تاریک (بدون شیشه پوشش) ، تصویر گسترده و واضح است
- سیستم فوکوس درشت / هم محور ، با تنش قابل تنظیم و توقف بالا ، حداقل تقسیم تمرکز: 2um
--حرکات حداکثر مرحله حدود 30 میلی متر است
- دستگاه مشاهده قطبش مجتمع ، قطبش را می توان 360 درجه دایره کرد
- چراغ منعکس کننده لامپ هالوژن 12V50W است و پوشش جعبه لامپ را می توان چرخاند ، جایگزین لامپ و ایمنی.
- چراغ منتقل شده 12V30W لامپ هالوژن و رادیاتور اضافه شده است
- سر سه چشمی می تواند برای چشمی ها و میکرو عکس در 100 100 شار نور ، مناسب برای میکرو عکس گرافیکی زمینه تاریک باشد.
سه چشمی سر
حذف شده با تنظیم بینابینی فاصله به طوری که فاصله لوله چشمی
یکسان است با بینابینیمسافتهنگام مشاهده از طریق دو چشمی ،
با چرخاندن بدنه قاب چپ یا راست ، فاصله مرکز چشم مردمک را از بین ببرید
پنج قلو قطعه بینی، مکان یابی یاطاقان توپ
طرح زمینه روشن بی نهایت LWD هدف، واقعگرایانه (بدون شیشه جلد)
مرحله کار
مرحله مکانیکی دو لایه ، اندازه 210x140mm ، محدوده متحرک 63x50mm
آبه کندانسور
NA = 1.25 ، قابل تنظیم قفسه و پینینگ بالا / پایین
A13.0211 میکروسکوپ متالورژی عمودی ، انتقال و بازتاب ، BD ، DIC ، قطبش |
A13.0211 | -BD | -DIC | -BDDIC | کاتانه | |
سر | Trinocular ، شیب 30 درجه ، قابل چرخش 360 درجه ، اینترپوپیلاری 53 ~ 75 میلی متر ، دیوپتر لوله چشمی سمت چپ قابل تنظیم ± 5 درجه ، سوئیچ E100: P0 / E0: P100 | ● | ● | ● | ● | |
چشمی | WF10x / 22mm ، | ●● | ●● | ●● | ●● | A51.0202-1022 |
تقسیم WF10x / 22mm ، 0.1 mm / Div | ○ | ○ | ○ | ○ | A51.0205-G10B | |
قطعه بینی | مکان یابی پنجگانه ، یاطاقان توپ | ● | ● | ● | ● | |
LWD Infinity میدان روشن هدف برنامه (بدون شیشه جلد) |
PLL2.5x / 0.07mm ، WD13mm | ○ | A5M.0235-2.5 | |||
PLL5x / 0.12 mm ، WD26.1 mm | ● | A5M.0235-5 | ||||
PLL10x / 0.25mm ، WD20.2mm | ● | A5M.0235-10A | ||||
PLL20x / 0.40 میلی متر ، WD8.8 میلی متر | ○ | A5M.0235-20 | ||||
PLL40x / 0.60 میلی متر ، WD3.98 میلی متر ، بهار | ● | ● | ● | A5M.0235-40 | ||
PLL50x / 0.70 میلی متر ، WD3.68 میلی متر ، بهار | ○ | A5M.0235-50 | ||||
PLL60x / 0.70 میلی متر ، WD3.18 میلی متر ، بهار | ● | A5M.0235-60A | ||||
PLL80x / 0.80mm ، WD1.25mm ، بهار | ○ | A5M.0235-80 | ||||
PLL100x / 0.85mm ، WD0.4mm ، بهار | ○ | A5M.0235-100 | ||||
LWD Infinity میدان روشن / تاریک هدف برنامه (بدون شیشه جلد) |
BD PLL5x / 0.12mm ، WD9.7mm | ● | A5M.0237-5 | |||
BD PLL10x / 0.25mm ، WD9.3mm | ● | A5M.0237-10 | ||||
BD PLL20x / 0.40mm ، WD7.2mm | ● | A5M.0237-20 | ||||
BD PLL40x / 0.60 mm ، WD3.0 mm ، فنر | ● | A5M.0237-40 | ||||
BD PLL50x / 0.70mm ، WD2.5mm ، فنر | ○ | A5M.0237-50 | ||||
BD PLL60x / 0.75mm ، WD1.9mm ، فنر | ○ | A5M.0237-60 | ||||
BD PLL80x / 0.80 mm ، WD0.8 mm ، فنر | ○ | A5M.0237-80 | ||||
BD PLL100x / 0.85mm ، WD0.22mm ، فنر | ○ | A5M.0237-100A | ||||
BD PLL100x / 0.85mm ، WD0.40mm ، فنر | ○ | A5M.0237-100A | ||||
LWD Infinity DIC هدف برنامه (بدون شیشه جلد) |
LMPlan 5x / 0.12 mm ، WD15.0 mm | ● | A5M.0238-5D | |||
LMPlan 10x / 0.3 mm ، WD10.5 mm | ● | A5M.0238-10B | ||||
LMPlan 20x / 0.40 mm ، WD4.5 mm | ● | A5M.0238-20A | ||||
LWD Infinity DIC میدان روشن / تاریک طرح هدف، واقعگرایانه |
BD LMPlan 5x / 0.12mm ، WD7.9mm | ● | A5M.0239-5A | |||
BD LMPlan 10x / 0.25 mm ، WD9.3 mm | ● | A5M.0239-10A | ||||
BD LMPlan 20x / 0.40mm ، WD1.4mm | ● | A5M.0239-20A | ||||
مشاهده DIC | اسلاید گروه Push-Pull 5x / 10x / 20x | ● | ● | |||
مرحله کار | مرحله مکانیکی دو لایه ، اندازه 210x140mm ، محدوده متحرک 63x50mm | ● | ● | ● | ● | |
تمرکز کردن | کواکسیال درشت و سیستم فوکوس خوب ، با قابلیت تنظیم قابل تنظیم و بالا آمدن ، تمرکز خوب در حداقل بخش 2um | ● | ● | ● | ● | |
انتقال. رساندن روشنایی |
لامپ هالوژن 6V30W ، روشنایی قابل تنظیم است | ● | ||||
12V30W لامپ هالوژن ، روشنایی قابل تنظیم است | ● | ● | ● | |||
Abbe Condenser NA = 1.25 ، قابل تنظیم قفسه و آویز بالا / پایین | ● | ● | ● | ● | ||
فیلتر آبی و شیشه زمینی | ● | ● | ● | ● | ||
جمع کننده برای روشنایی با لامپ هالوژن (با دیافراگم پر شده) | ● | ● | ● | ● | ||
بازتاب روشنایی |
لامپ هالوژن 6V30W ، روشنایی قابل تنظیم است | ● | ||||
لامپ هالوژن 12V50W ، روشنایی قابل تنظیم است | ● | ● | ● | |||
دیافراگم زمینه دیجیتال ، دیافراگم دیافراگم ، دستگاه تعویض فیلتر برای فیلترهای زرد ، آبی ، سبز و شیشه زمین Epi Illumination | ● | ● | ● | ● | ||
قطبی شدن | پولاریزر نوع Push-Pull | ● | ● | ● | ● | |
داخلی تجزیه و تحلیل و تغییر سرعت آزاد | ● | ● | ● | ● | ||
آداپتور | 0.4 برابر C-Mount | ○ | ○ | ○ | ○ | A55.0202-1 |
1.0x C-Mount | ○ | ○ | ○ | ○ | A55.0202-2 | |
0.5x C-Mount با تقسیم 0.1 mm / Div | ○ | ○ | ○ | ○ | A55.0202-3 | |
0.5x C-Mount | ○ | ○ | ○ | ○ | A55.0202-4 | |
آداپتور دوربین SLR دیجیتال برای Canon EF | ○ | ○ | ○ | ○ | A55.0204-1 | |
تذکر:●"به معنای لباس استاندارد است"○"به معنی اختیاری است |
