سر: سر سه چشمی ، دیوپتر لوله هر دو چشم قابل تنظیم است
سوئیچ تقسیم نور E100: P0 / E0: P100
با آداپتور چشمی + 1.0x C-Mount
چشمی: WF10x / 20 میلی متر ، هر دو با کاسه چشم
بزرگنمایی لنز: 0.7 ~ 4.5 برابر
نسبت بزرگنمایی: 1: 6.5
بزرگنمایی: 7x-45x ، تا 3.5x-180x با چشمی اختیاری و لنز کمکی
WD: فاصله کار 100 میلی متر ، با لنز استاندارد 1.0 برابر
FOV: میدان دید 1 ~ 95.2 میلی متر
ایستادن: پایه بزرگ قطب ، اندازه 480x320 میلی متر ، ارتفاع قطب 240 میلی متر ، قطر 32 میلی متر ، با پد لاستیکی نرم مقاوم در برابر حرارت ، محل کار برای تعمیر PCB تلفن
سوئیچ تقسیم نور E100: P0 / E0: P100
با آداپتور چشمی + 1.0x C-Mount

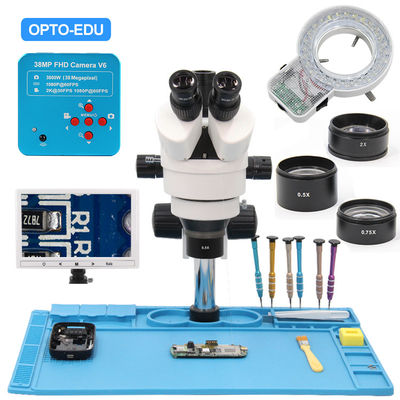

میکروسکوپ تعمیر PCB A23.1503 DIY Phone | ||
سر | سر سه چشمی ، دیوپتر لوله هر دو چشم قابل تنظیم است سوئیچ تقسیم نور E100: P0 / E0: P100 با آداپتور چشمی + 1.0x C-Mount |
|
چشمی | WF10x / 20 میلی متر ، هر دو با کاسه چشم | |
بزرگنمایی لنز | 0.7 ~ 4.5 برابر | |
نسبت بزرگنمایی | 1: 6.5 | |
بزرگنمایی | 7x-45x ، تا 3.5x-180x با چشمی اختیاری و لنز کمکی | |
WD | فاصله کار 100 میلی متر ، با لنز استاندارد 1.0 برابر | |
FOV | میدان دید 1 ~ 95.2 میلی متر | |
ایستادن | پایه بزرگ قطب ، اندازه 480x320 میلی متر، قطب قد 240 میلی متر ، قطر 32 میلی متر ، با پد لاستیکی نرم مقاوم در برابر حرارت ، محل کار برای تعمیر PCB تلفن | |
لوازم جانبی اختیاری | کاتا. نه | |
چشمی | WF15x / 15mm ، نقطه چشمی بالا | A51.1520-15 |
WF20x / 10mm ، نقطه چشمی بالا | A51.1520-20 | |
لنز کمکی | 0.5x ، WD 177 میلی متر | A52.1520-05 |
0.75x ، WD 120 میلی متر | A52.1520-75 | |
2.0x ، WD 30 میلی متر | A52.1520-20 | |
منبع نور | بالای 56 LED LED روشنایی روشنایی قابل تنظیم است | A56.2103-A |
دوربین دیجیتال | دوربین دیجیتال HDMI + USB + TF ، 38.0M ، اندازه گیری USB | A59.4231 |
دوربین دیجیتال LCD 7 اینچی ، خروجی AV | A59.5107 | |
دوربین دیجیتال LCD 9 اینچی ، خروجی AV | A59.5109 | |
آداپتور CCD | آداپتور چشمی + 0.5x C-Mount | A55.1520-05 |
A23.1503 صفحه داده نوری میکروسکوپ استریو بزرگنمایی | ||||||||
هدف، واقعگرایانه | استاندارد 1.0 برابر | 0.5x کمکی | کمکی 0.75x | کمکی 2.0 برابر | ||||
W ، D | 100 میلی متر | 177 میلی متر | 120 میلی متر | 30 میلی متر | ||||
چشمی | مگ | مشاهده فیلد | مگ | مشاهده فیلد | مگ | مشاهده فیلد | مگ | مشاهده فیلد |
10X / 20 میلی متر | 7.0X | 28.6 میلی متر | 3.5X | 57.1 میلی متر | 5.25x | 43.8 میلی متر | 14X | 14.3 میلی متر |
45.0X | 4.4 میلی متر | 22.5X | 8.9 میلی متر | 45 برابر | 6.5 میلی متر | 90X | 2.2 میلی متر | |
15X / 15 میلی متر | 10.5X | 21.1 میلی متر | 5.25X | 42.8 میلی متر | 7.87x | 31.8 میلی متر | 21X | 10.7 میلی متر |
67.5X | 3.3 میلی متر | 33.75X | 6.7 میلی متر | 50.6x | 4.7 میلی متر | 135X | 1.7 میلی متر | |
20X / 10 میلی متر | 14.0X | 14.3 میلی متر | 7.0X | 28.6 میلی متر | 10.5 برابر | 23.9 میلی متر | 28X | 7.1 میلی متر |
90.0X | 2.2 میلی متر | 45.0X | 4.4 میلی متر | 67.5x | 3.6 میلی متر | 180X | 1.1 میلی متر |
